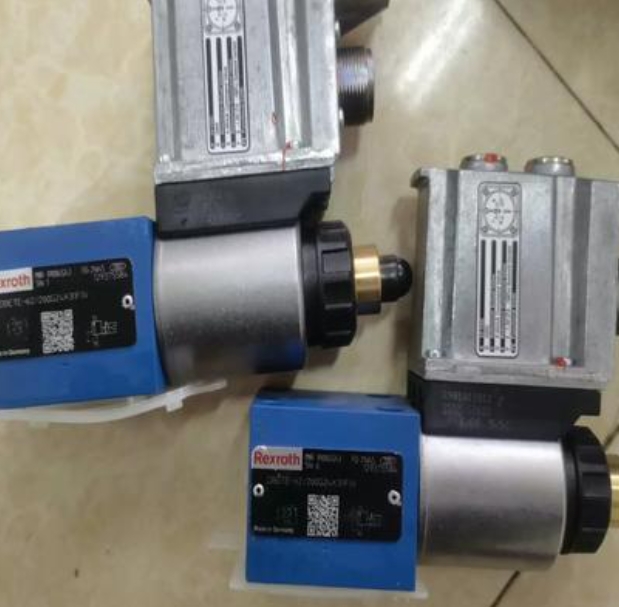

DBETE-6X/315G24K31A1V R901029969力士乐比例减压阀要设置系统压力,需在控制电子元件处***控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力,机械力再通过电枢柱塞 (5) 作用到阀架 (4)。将阀架 (4) 推入阀座 (3) 并阻塞油口 P 与 T 或 Y 之间的连接。如果阀架 (4) 上的液压力等于线圈磁力,DBETE-6X/315G24K31A1V R901029969力士乐比例减压阀该阀门通过提升阀架 (4) 使其离开阀座 (3) 来控制调定压力,从而使液压油能够从油口 P 流到 T 或 Y。如果控制值为零,则控制电子元件仅将最小控制电流应用于比例电磁铁 (2),并且最小调定压力也会得到设置。
